SISTEMAS DOMÓTICOS EN VIVIENDAS

El gran desarrollo de la domótica y su rápido crecimiento hace que a su vez aparezcan tecnologías y protocolos orientados específicamente a las viviendas, convirtiendo nuestro hogar en un autentico SmartHome.

Estos nuevos sistemas domóticos modifican o actualizan la instalación eléctrica que ya tienen  las propias viviendas.

Indice de contenidos

- Sistemas Inalámbricos
- Sistemas Basados en Corrientes Portadoras
- Sistemas Basados en Autómatas Programables
- Sistemas Basados en Bus de Campo
- Grados de domotización de una Vivienda

Sistemas Inalámbricos

Se comunican por radiofrecuencia en el entorno doméstico, sin embargo igual que sucedió con el cable, no hay una tecnología común para las distintos aparatos y aplicaciones, por lo que resulta difícil elegir un sistema.

Eso si, una vez elegido un sistema determinado debemos de poner todos los dispositivos de la instalación domótica en nuestra casa de la misma marca, o como poco con los mismos protocolos.

Hay una gran cantidad de sistemas domóticos que podemos implementar en nuestras casa con nuestra red Wi-Fi, siendo hoy en dia muy utilizados los que se activan por la voz como Alexa o Google Home.

Hay infinidad de micromódulos que pueden ser controlados simplemente conectándolos a nuestra red wifi como cámaras, interruptores inteligentes, detectores de movimiento que activan luces o alarmas, subida y bajada de las persianas con nuestro móvil o a determinadas horas, etc.

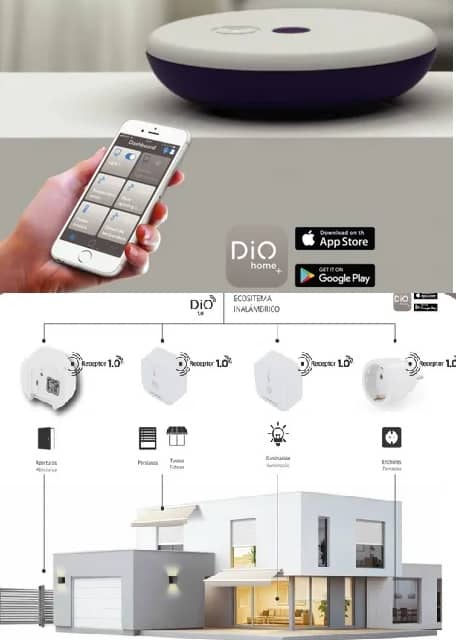

Incluso todos estos elementos se pueden centralizar y controlar desde una central domótica, como la DIO de Leroy Merlyn a la que puedes conectar 100 components domóticos y controlarlos todos desde el movil con una sencilla aplicación.



Para pequeñas instalaciones es suficiente con nuestra red wifi, pero cuando queremos una instalación más profesional y segura se utilizan los protocolos de comunicación ZigBee o Z-Wave

Ojo los dispositivos ZigBee no son compatibles con los Z-Wave.

Hay fabricantes que utilizan ZigBee como por ejemplo Philips Hue, Samsung SmartThings, ADT Security Hub o Amazon Echo Plus y otros que utilizan Z-Wave por ejemplo LG SmartThinq, Logitech Home Harmony Hub Extender, GE Appliances, Samsung SmartThings y Somfy.

Pero OJO muchos fabricantes tienen aparatos para los 2 protocolos, por ejemplo ADT Security Hub y Somfy comercializan productos para ZigBee y productos para Z-Wave.

Entonces....¿Qué sistema inalámbrico elegir?

Si tenemos una instalación con pocos dispositivos, el empleo de tecnologías de comunicación Wi-Fi o el Bluetooth puede ser suficiente.

Pero si queremos domotizar una vivienda al completo o una oficina, es mucho mejor utilizar aparatos que utilicen Zibgee o Z-Wave.

Dentro de estas dos tecnologías, si la distancia entre dispositivos va a ser corta y vamos a emplear una gran cantidad de unidades, Zigbee es la opción más recomendable.

En caso de que los dispositivos vayan a estar alejados, lo mejor es apostar por el Z-Wave.

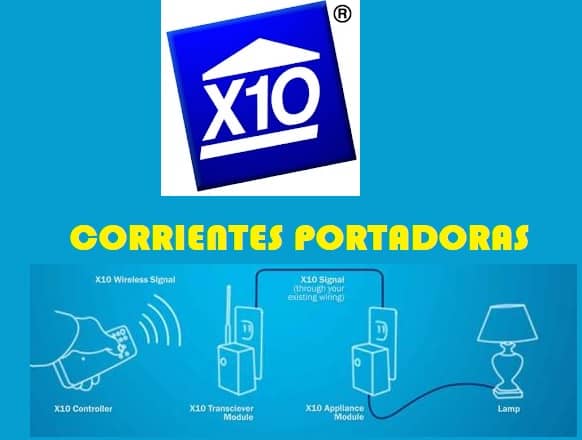

Sistemas Basados en Corrientes Portadoras (Power Line Carrier P.L.C)

Utilizan la red eléctrica del hogar para la transmisión de la información entre los diferentes emisores y receptores del sistema,  por lo que no se necesita realizar obra alguna en la instalación.

Los más conocidos son el sistema X-10 y el sistema In One by Legrand.



Estos sistemas fueron los primeros en utilizarse para domotizar ciertas partes de las viviendas.

Son muy competitivos debido a su bajo coste, facilidad de instalación y programación (Plug-and-Play).

Emplean como medio de transmisión la propia red eléctrica ya instalada en la vivienda a 230V y 50Hz pero en este caso los telegramas de información se transmiten a una frecuencia de 120KHz.

Hay que tener en cuenta que este sistema puede crear interferencias y por tanto hay que instalar un filtro para evitarlas.

La "programación" de los dispositivos por corrientes portadoras se realiza por medio de dos selectores de 16 posiciones cada uno, lo que posibilita 256 combinaciones entre ambos conmutadores rotativos.

El primer selector indica el código domiciliario, que se identifica por una letra, desde la A hasta la P, y el segundo indica la codificación numérica del aparato, desde el 1 al 16.

Un ejemplo podría ser el dispositivo A12

Sistemas Domótico Basados en Autómatas Programables

Aunque están diseñados inicialmente para controlar procesos industriales, fueron los primeros que se utilizaron para el control domótico de edificios y en la industria, lo que se conoce como Inmótica.

Debido a su bajo coste y a su reducido tamaño ya los podemos encontrar en muchas viviendas para automatizar persianas, puertas de garajes. riegos, luces, etc.

Entre ellos tenemos el Zelio Hogar y Logo de Siemens como los más conocidos y utilizados.

Lo que hacen estos autómatas es recibir una señal de entrada procedente de los sensores y mediante un programa definido, activar las salidas donde están conectados los elementos de salidas o actuadores (lámparas, motores persianas, electroválvulas).

Es un sistema totalmente centralizado ya que se conectan todos los componentes del sistema domótico al autómata.

Basados en Bus de Campo

Utilizan un par de cables trenzados (TP) para transmitir la información entre los dispositivos.

La información  se transmite de un dispositivo a otro por el bus en forma de telegramas, funcionando los dispositivos según el programa realizado por el instalador.

El más conocido y utilizado es sin duda el sistema KNX.

En este sistema los receptores de potencia como las lámparas, motores, electroválvulas, etc se conectan a la red eléctrica, es decir a 230V, por medio delos llamados actuadores, pero el bus por donde se envía la infomación y los elementos de entradas funciona a 29V.

Es un sistema descentralizado por que cada componente trabaja de forma autónoma dentro de la instalación.




Para saber más visita: Sistema KNX.

Cada uno de los sistemas vistos pretende conseguir una implantación de su sistema a nivel mundial, pero hasta el día de hoy solo lo han conseguido KNX y X-10.

Grados de Automatización de una Vivienda

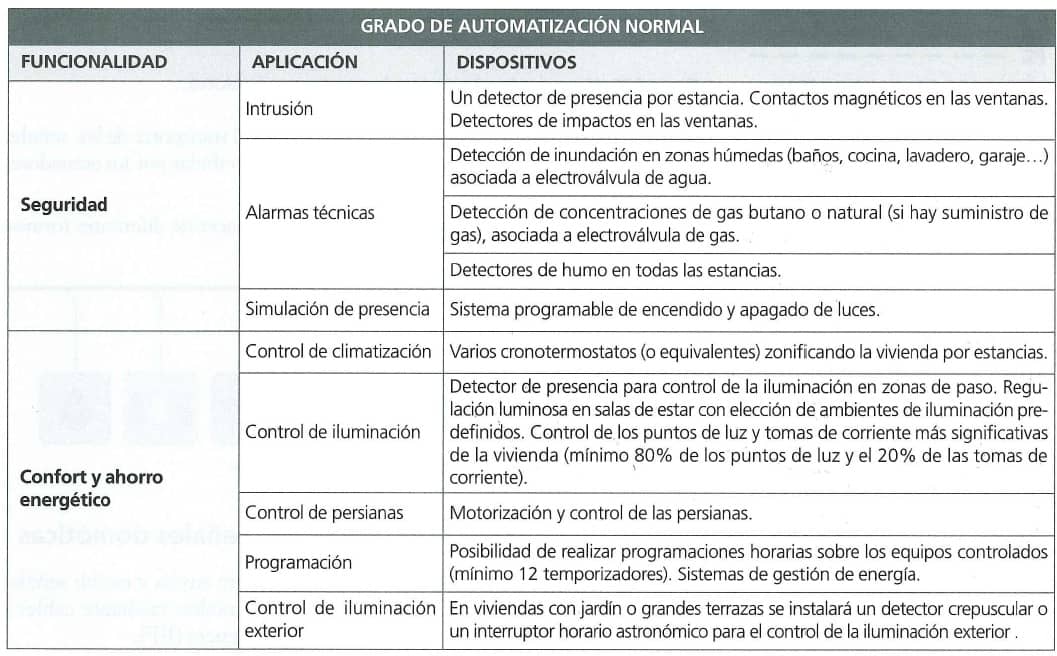

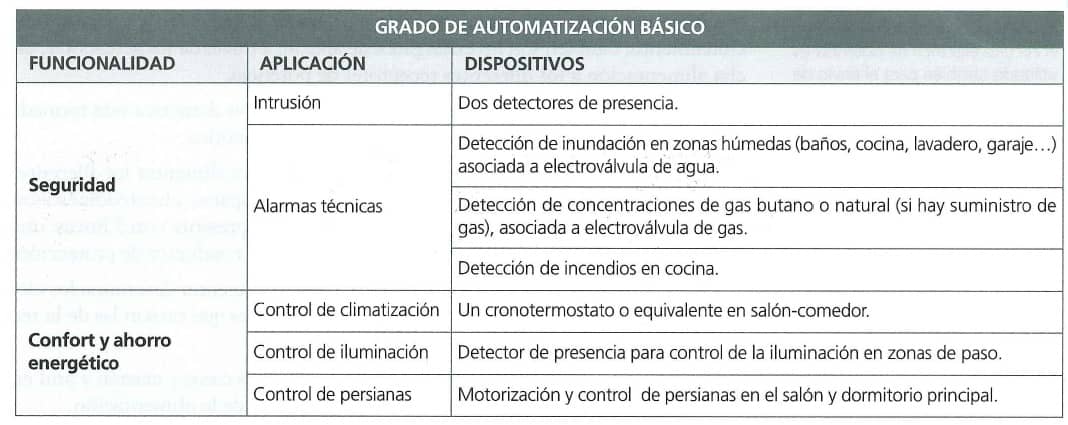

El Reglamento Electrotécnico de Baja Tensión (REBT) en su Guia de la Instrucción Técnica Complementaria 51, es decir en la GUI BT-51 establece los requisitos que debe tener una vivienda para poder llamarse domótica,y clasifica en 2 niveles diferentes, según los dispositivos mínimos que tenga la vivienda.
