MULTIMETRO FLUKE
Vamos a ver como se trabaja con el multímero fluke, sus partes y precios del más famoso multímetro usado por los profesionales.
Realmente fluke es una marca, la del multímetro o polímetro más famoso del mercado, es el polímetro más usado por los profesionales.
Con él podemos medir tensiones o voltajes en alterna y en continua, intensidades, resistencias electricas, continuidad y comprobar el estado de los diodos y transistores.
Veamos las partes, como se mide, los tipos que hay y su precio.
Por ejemplo en la posición en que este la maneta o selector en la imagen tenemos una V de color blanca y el símbolo de corriente alterna encima, con lo que en esa posición mediremos tensión en alterna.
Justo encima de ese símbolo hay un símbolo de corriente alterna y de color amarillo Hz (hertzios) que mide la frecuencia.
Para Medir frecuencia en lugar de tensión deberemos tener pulsado la tecla Shift amarilla.
En la parte de abajo del fluke tenemos los conectores (agujeros) de las dos pinzas (roja y negra).
La pinza negra siempre va conectada en el del medio o común (COM) de color negro también.
Para la roja tenemos dos posibilidades:
- Si queremos medir intensidad en corriente alterna (por ejemplo una pila o batería) deberemos conectar la pinza roja en el conector de la izquierda donde pone A.
- Para el resto de medidas conectaremos la pinza roja en el de la derecha.
Las medidas realizadas las visualizaremos en el display y para el cambio de medida giraremos la maneta a la posición adecuada para cada medida.
Vamos aprender a tomar algunas medidas con el fluke.
Medir Tensión en un enchufe con el Fluke
En un enchufe estamos midiendo corriente alterna (c.a.)
1. Conectar las pinzas en el medidor.
Roja agujero rojo donde pone los símbolos V Ω.
Las pinzas negras en el agujero negro que pone com (común).
2. Seleccionar en la maneta V en alterna.
3. Introducir el otro extremo de las pinzas en el enchufe.
4. El valor de la tensión nos aparecerá en el display.
Como medir Tensión en un Corriente Continua.
Las pilas y las baterías utilizan corriente continua.
Veamos el ejemplo de una pila:
1. Conectar las pinzas en el medidor.
2. Seleccionar en la maneta V en continua.
3. Tocar con la pinza roja en el positivo de la pila y con la pinza negra en el negativo de la pila.
4. El valor medido nos aparece en el display.
Podemos hacer muchas más medidas con el fluke solo cambiando la posición de la maneta o selector.
Los pasos son prácticamente los mismos. Solo tienes que fijarte en la primera imagen de la página y ver todas las posibilidades de medida.
Como ya dijimos al principio Fluke es una marca y comercializa varios aparatos de medida.
Nosotros hemos estudiado el fluke multímetro o polímetro pero hay una amplia variedad de productos de la marca fluke.
En el siguiente enlace puedes verlos todos: Productos Fluke. Veamos los más conocidos:
Fluke 115: Es un multímetro diseñado para los electricista. Es el que hemos estudiado anteriormente.
El modelo incluye los siguientes accesorios: Funda, Batería de 9 V instalada, Juego de cables de prueba de silicona 4 mm y Manual de uso. Su precio es de unos 173€.
Aqui tienes su enlace para verlo: Fluke 115.
Fluke 179: Kit combinado electrónico.
Incluye sonda de temperatura, pinzas de cocodrilo, puntas de prueba , cables de prueba de silicona y correa con imán ToolPak para colgar el medidor. Su precio es de unos 400€.
En la siguiente imagen puedes ver el Kit completo. Aqui puedes verlo para su compra: Fluke 179.
Fluke 117: Multímetro con detector de tensión sin contacto. Su gran ventaja es que puede medir tensión sin necesidad de contacto, evitando así los posibles peligros. Es un Multímetro de verdadero valor eficaz compacto para el mantenimiento de instalaciones comerciales. El multímetro Fluke 117 es el instrumento idóneo para entornos de trabajo tan exigentes como edificios comerciales, hospitales y colegios. Su precio es de unos 229€.

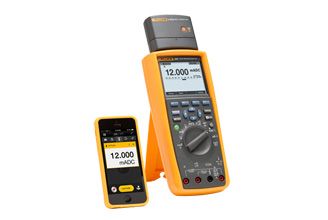

Fluke 289: Su principal diferencia es que es capaz de registrar y guardar los datos como un ordenador y con capacidad de revisarlos gráficamente en la pantalla.
Otra de las diferencias es que te puedes comunicar de forma inalámbrica con dispositivos iOS y Android desde el fluke.
Está diseñado para resolver problemas complejos en electrónica, automatización de plantas, distribución eléctrica y equipos electromecánicos.
Su precio es de unos 700€.
Fluke 376: Son unas pinzas amperimétricas, es decir para medir intensidades solo colocando el cable que queremos medir su intensidad dentro de la pinza del fluke. Con las medidas de corriente y tensión CA de verdadero valor eficaz, la pinza Fluke 376 puede leer hasta 1.000 V y 1.000 A tanto en el modo CA como en CC. Su precio es de unos 468€.
Fluke 1735: Registrador Trifásico. Medidor de potencia ideal para los electricistas o técnicos, ya que permite realizar estudios de la energía eléctrica y registros de datos básicos de la calidad eléctrica.
Es capaz de medir la inmensa mayoría de los parámetros de energía eléctrica y armónicos, y de capturar eventos de tensión.
ScopeMeter 125: Es una robusta herramienta para la localización de averías en entornos industriales.
Integra un osciloscopio, un multímetro y un registrador sin papel en un único equipo, asequible y fácil de usar.
Su precio es superior a 1.500€ dependiendo del modelo.
Fluke 1625-2 GEO : Comprobador Fluke de puesta a tierra: protege su equipo frente a riesgos de electrocución, incendios y otros peligros.
Pueden medir la resistencia de lazo de tierra utilizando solamente las pinzas con el llamado método "Sin picas"
Este método no requiere el uso de picas de tierra ni la desconexión de varillas de toma de tierra.
Su precio es a partir de 2.000€.
Fluke 414D: Medidor de distancia láser capaz de medir hasta 50 metros de distancia de forma instantánea.
Su precio ronda los 200€.
En el siguiente enlace tienes todos los precios actualizados de los aparatos fluke: Precios Fluke.
Y hay muchos más. Se utilizan los productos fluke desde instalaciones electrónicas industriales hasta tareas de mantenimiento y reparación, o desde la medición de precisión hasta labores de control de calidad.
Aquí te dejamos un esquema de todos los productos de la gama Fluke:
Para acabar aquí os dejamos un tutorial del uso del fluke:
