EJERCICIOS SOBRE ELECTRICIDAD Y EXCEL

Antes de intentar hacer los ejercicios en tu cuaderno puedes ir a ver los tutoriales sobre electricidad para aprender hacerlos y repasar la teoría:

Tutoriales Electricidad


Y tambien tienes ejercicios online para hacerlos con tu ordenador:

Ejercicios Online Electricidad

Aqui estan los ejercicios para que hagas en tu cuaderno:

PRIMER TRIMESTRE

1º) Define: circuito eléctrico, generador, receptor, elementos de maniobra y cables.

2ª) Representa los símbolos de los siguientes elementos eléctricos: pila, interruptor, pulsador, amperímetro, bombilla, resistencia, motor, zumbador y voltímetro.

3ª) ¿Cuáles son las unidades de la tensión, la intensidad, la resistencia, la potencia y la energía? Escribe la fórmula de la tensión, la intensidad y la resistencia de la ley de Ohm.

4ª) Calcula la potencia (en vatios y Kw) y la energía consumida en 4 horas (en julios, Kjulios y  KCalorías) de un radiador eléctrico que tiene los siguientes datos en su placa de características: V= 220V, I= 8ª.

5ª) Diferencia entre un pulsador y un interruptor

6ª) Dibuja el esquema de una conmutada para el encendido de dos lámparas en paralelo

8ª) ¿Qué tres factores hacen que la electricidad sea tan útil?. ¿Quién garantiza el suministro eléctrico en España?

10ª) Escribe el nombre del inventor del pararrayos, de la primera pila eléctrica, del motor eléctrico y de la primera lámpara eléctrica.

11ª) Cual es el valor de una resistencia de color rojo-verde-negro

12º) Calcula la intensidad total del siguiente circuito:



13ª) Calcula la tensión total del siguiente circuito y la potencia total:



14ª) Calcula la resistencia del circuito y la potencia total:







1ª) Calcula los siguientes circuitos eléctricos (intensidades, tensiones, resistencias y potencias):

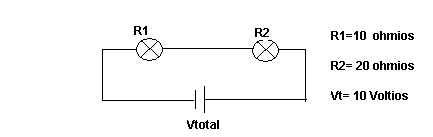

CIRCUITOS EN SERIE

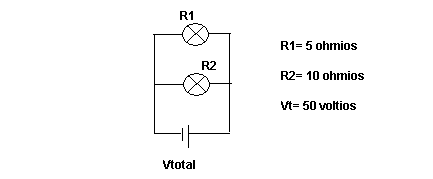

CIRCUITOS EN PARALELO















Ejercicios del libro:



-         Actividades del tema 5: 1, 2, 3, 5, 10, 14, 17, 18, 20, 22, 23, y 34

-         Actividades final del tema5: 1, 2, 3, 9, y 10









AUTOEVALUACIÓN DE EXCEL

Recuerda repasar el tema EXCEL antes de realizar el ejercicio



-Realiza la siguiente tabla:



- Pon una nota de 1 a 10 en cada celda de las evaluaciones.(en la final NO)

- En la columna de final pon la suma de las 3 evaluaciones y dividido entre 3 (con fórmula no con función).OJO por lo menos un área debe salirte con una nota menor de 5 en la final.

- Debajo de cada evaluación en la fila media pon la función para que te halle la media aritmética de todas las notas de la primera evaluación, de la segunda, de la tercera y de la final.

- Inserta en la misma hoja el siguiente gráfico:

        - Selecciona las columnas del nombre de las áreas y de las notas finales.

        - Las áreas suspensas con un color de barra rojo y las aprobadas con azul.

        - El fondo del gráfico de color amarillo.





- Debajo de todo esto crea una serie numérica que empiece por el número 3 de dos en dos  números y hasta el número 50.

- Ahora crea una serie pero con fechas desde el 27/02/2005 hasta el 7/05/2005. En cada nueva fecha debe pasar un periodo de 5 días desde la anterior.
